DANTE網絡音頻接口機
產品介紹
DTE-4I4O是一臺4進4出Dante網絡音頻接口機。遵循Dante網絡音頻標準，滿足高要求專業音頻信號傳輸。支持4通道麥克風/線路模擬音頻輸入，支持4通道平衡模擬信號輸出。每個輸入通道支持獨立的48V幻象供電，支持獨立的增益控制。
產品特點
> 支持4路MIC/LINE輸入 ?> ADC PCM4204 118dB動態 ?> 支持48V幻象供電 ?> DAC PCM4104 118dB動態 ?> 話筒0 ~ 40dB增益 ?> 支持POE供電 |

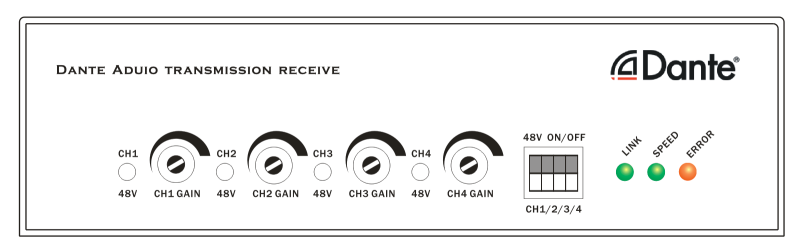

?> 兼容標準Dante收發設備 ?> 前面板快速調節輸入增益 ?> 前面板LED顯示聯網狀態 ?> 前面板便捷設置48V開關 ?> 前面板1個紅色錯誤指示燈 ?> 支持外置15V獨立供電 |
應用場合
體育場館、機場、會議系統、舞臺演出、廣播電臺
技術規格

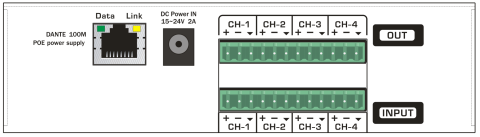

| 音頻輸入 | ?4路平衡線路電平，鳳凰插頭 |
| ?標稱輸入電平 | ?0 dBu線路或-40 dBu話筒電平 |
| ?話筒前置放大增益 | ?0～40 dBu |
| ?最大輸入電平 | ?+18dBu |
| ?輸入阻抗 | ?>5 kΩ平衡，>3kΩ非平衡 |
| ?共模抑制比(CMRR) | ?>75dB @ 1 kHz 20dBu |
| ?前置放大等效輸入噪聲(EIN) | ?<-125 dBu, 22Hz - 20kHz |
| ?幻象電源 | ?+48 VDC |
| ?音頻輸出 | ?4路平衡線路電平，鳳凰插頭 |
| ?標稱輸出電平 | ?0?dBu線路電平 |
| ?輸出阻抗 | ?600 Ω平衡 |
| ?采樣頻率/量化 | ?48 kHz，24Bit ADC，24Bit DAC |
| ?頻率響應 | ?20 Hz - 20 kHz, +/- 0.5 dB |
| ?動態范圍 | ?118 dB ADC，118dB DAC |
| ?諧波失真 | ?<0.005%；20Hz～20kHz@+4dBu |
| ?設備尺寸WxDxH | ?200 mm x 156mm x 44.5mm |
| ?電源 | ?POE 25W ( IEEE802.3at ) ,15V 2A |
| ?工作環境 | ?0~40°C |
| ?凈重 | ?1.1kg |
