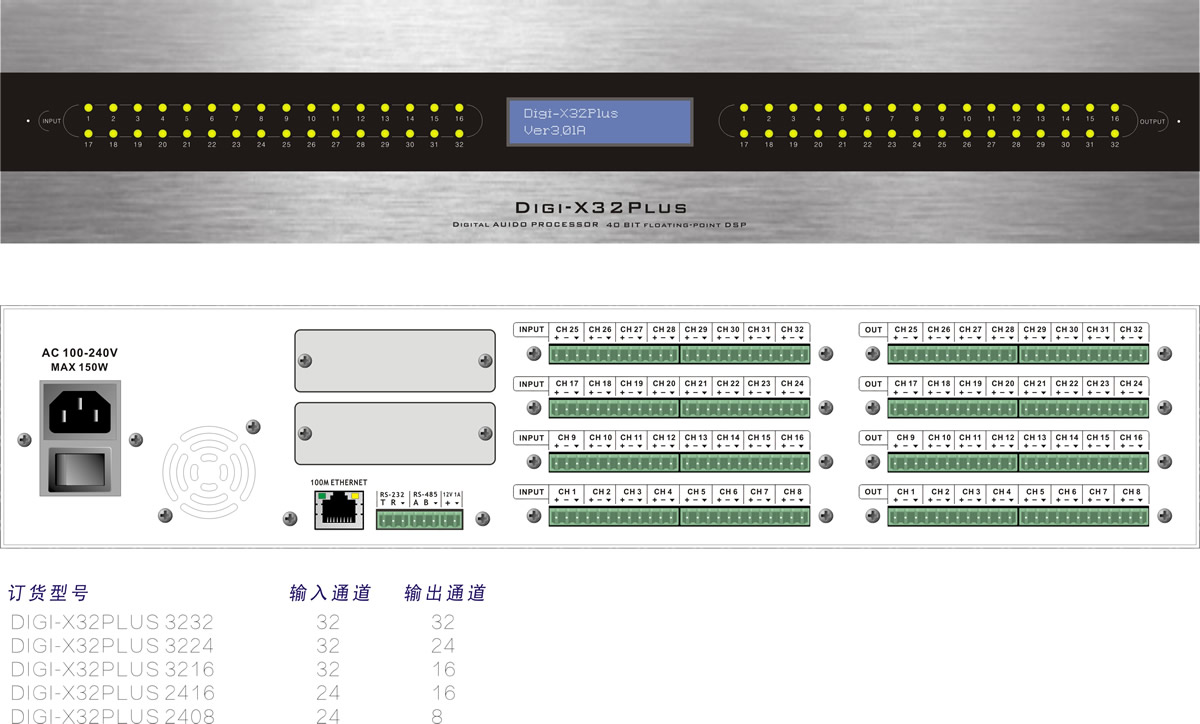

數字音頻處理器-32系列
產品介紹
Digi32Plus是一臺功能強大的32進32出數字音頻處理器，采用了ADI SHARC第四代ADSP-21489浮點音頻DSP芯片，提供最高性能400 MHz/2200 MFLOP處理器能力。超低底噪前置放大電路，低失真度模擬電路，114dB音頻AD、DA，為現場提供高品質的聲音品質。設備前面板必須有音量狀態顯示，能夠顯示全部的輸入32、輸出32通道音量狀態，設備前面板LCD顯示屏，能夠循環顯示設備當前IP地址、處理器當前使用的預設編號、預設名稱，便于系統中有多臺處理器時，便于管理員能夠快速識別、區分當前處理器。
強大的DSP處理器能力基于超級強大的ADSP-21489超級強大的DSP處理能力，以及基于我們獨特的核心DSP法，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。1個TCP/ I P通訊端口，1個RS- 232通訊端口，1個485通訊端口，開放第三方控制協議。可滿足各種大、中、小型專業音頻項目使用。可以滿足劇場、音樂廳、遠程視頻會議、體育場館、教堂、會議中心、主題公園等公共擴聲系統等多方面的應用需求。
功能特點
● 高性能浮點DSP處理芯片；
● 32通道平衡輸入音頻通道
● 32通道支持MIC輸入
● 每個MIC輸入支持48V幻象供電
● 32個平衡音頻輸出通道
● 超低噪聲專業級話筒前置放大器電路；
● 專業級模擬電路設計，提供高品質聲音效果；
● 內置32個獨立的反饋消除模塊，輕松解決嘯叫問題；
● ADC CS5368 114dB動態
● AC CS4385 114dB動態
● 輸入每通道：模擬0～40dBu前級放大、噪聲門、壓限器、8段參量均衡、電平表、自動混音
● 輸出每通道： 8段參量均衡、分頻器、高低通濾波器、壓限器、延時器
● 內置信號發生器：正弦波信號、粉紅噪聲、白噪聲、

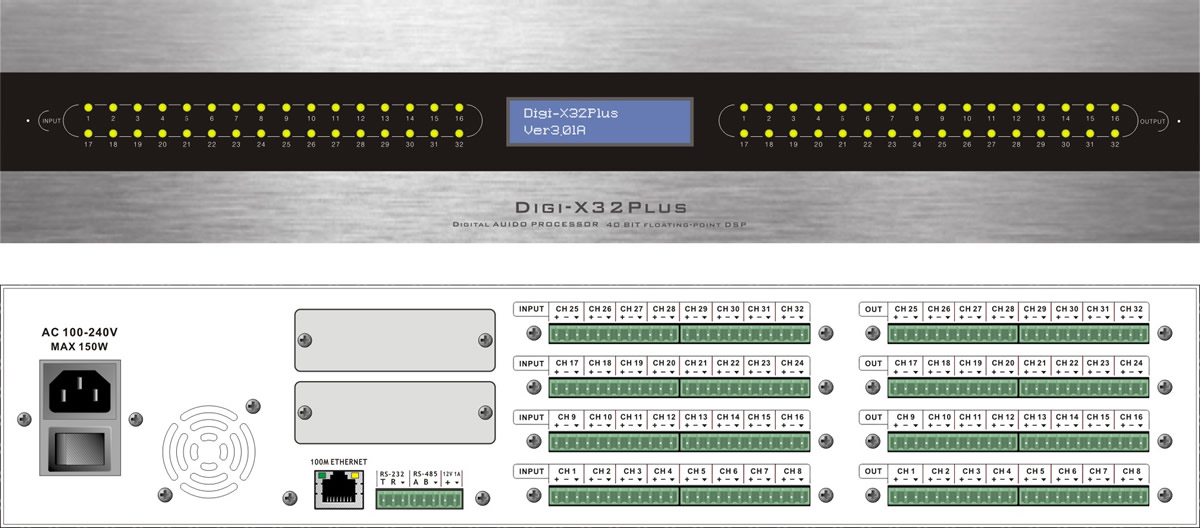

● 前面板1602顯示屏顯示IP地址、當前預設
● 開放RS-232接口通俗易懂的ASCII通信協議
● 開放TC/IP端口，通俗易懂的ASCII通信協議
● 有攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能
● 支持32組場景預設功能，可通過TCP/IP、RS-232協議調用
● 可通過網絡升級ARM固件、DSP固件，便于后期功能升級；
● 支持32組場景預設功能，預設可導出到電腦保存，也可從電腦導入，便于數據備份與恢復；
● 操作軟件界面可運行windows 2000 /XP /windows 7 32bit/64bit，
● 操作軟件簡潔直觀易用、可無需說明書快速上手；
● 控制軟件自動發現局域網上的所有處理器，無需用戶輸入IP地址；
● 重要功能如參數復位、場景存儲、系統復位需要人工確認，從軟件功能上盡可能避免用戶誤操作；
● 通道參數拷貝功能，利于相同的通道快速復制數據；
● 輸入每通道：48V供電、MIC/Line選擇、0～40dB模擬增益，12dB數字增益、噪聲門、反饋抑制器、高通、低通、8段PEQ、壓限器、混音前音量控制、反相、混音前音量電平表；
● 輸出每通道：16段PEQ、高通、低通、延時（1秒）、輸出音量控制、壓限器、輸出音量電平表；
● 其他處理模塊：矩陣混音、自動混音、信號發生器（粉紅噪聲、白噪聲、正弦波）；
Pc端控制軟件
我們拜訪經驗豐富的資深音響工程師、專業調音師，深入溝通調試、應用人員的操作習慣，開發出符合行業應用的軟件界面?？刂栖浖ㄋ滓锥⒖蔁o需說明書快速上手操作。每個輸入數值可以直接鍵盤輸入，得到您想要的精確數值，如-12.2dB直接輸入-12.2。音量推桿操作Shift+選中通道，按鍵盤上、下方向鍵，可實現1dB步進、步減。對于PEQ、Limiter這類復雜參數調整，參數可以快速復制、粘貼，您可輕松實現多通道的數據復制，操作便捷。
技術規格

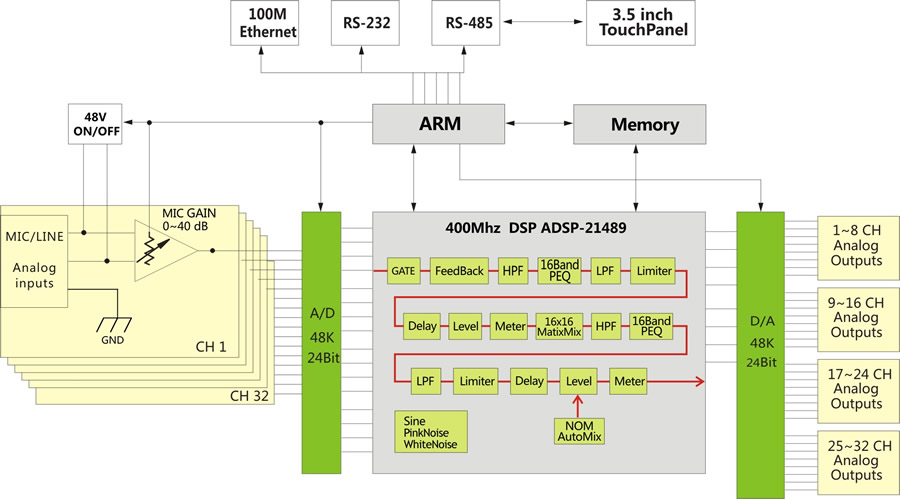

硬件、軟件流程圖

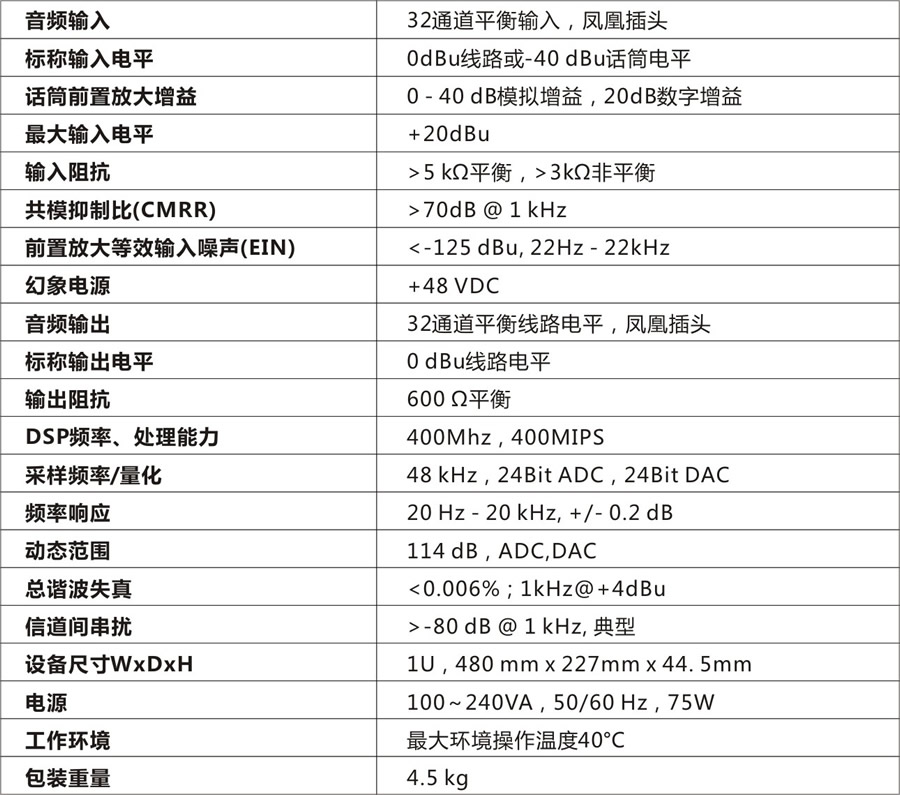

技術規格

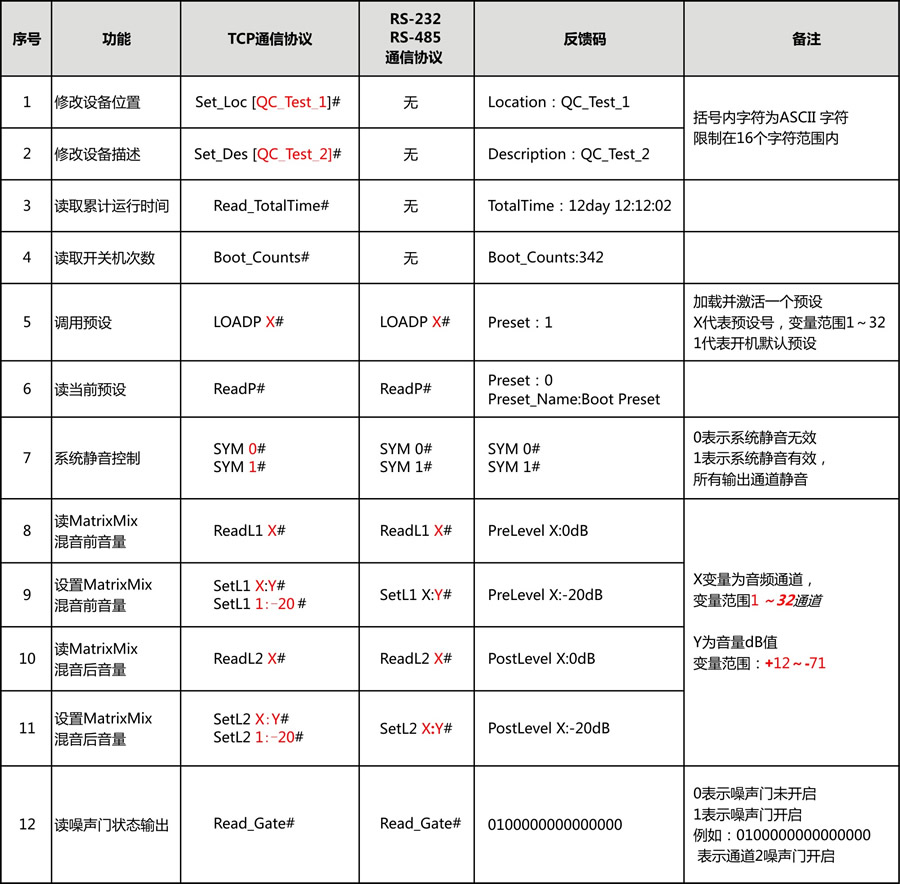

通信協議類型：TCP sever 端口號：1698
10秒停止發送數據，必須重新建立TCP連接，防止網路異常退出，端口被占用
RS-232 默認波特率：115200
RS-485 默認波特率：19200
